精密数控线轨滑块磨床 导轨滑块磨床
2018-10-26 11:19 来源:互联网 点击:
undefined
undefined

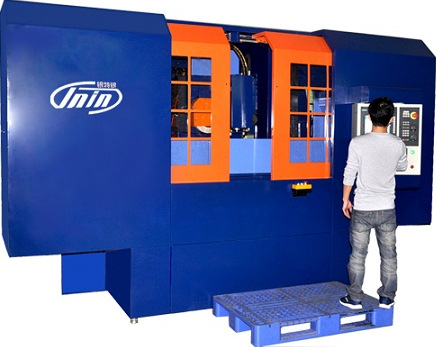

       银特银品牌超精密数控线轨滑块磨床是直线导轨成套生产装备中的一台核心装备,本机床经过了三轮改进,由专门替代进口的滑块磨床,创新发展成独特的既适用于磨削滑块,又适用于磨削微型导轨的精密数控线轨滑块磨床。

  由大型专机制造企业15年总工程师任职经历的技术总监、携手在行业领先企业潜心研究直线导轨设计开发、生产、试验、应用等超过22年、国内位数不多的专业工程师领衔,加上十几名已经具备丰富机床制造经验的少壮派工程师、技工所组成的研发团队,在充分研究德国、意大利、台湾同类核心设备的基础上,总结了日本NSK、日本THK、德国力士乐以及国内领先制造企业直线导轨副全工艺流程的技术要求、成功经验,创新研发成功了直线导轨成套生产装备,其中大部分设备为国内首台套研发。



  1、本机床是滑块和直线导轨两用磨床。配置的立卧磨头,除了可以自磨工作台吸盘、保证批量滑块滚道高度在微米级差值范围外,还可以一次装夹磨削导轨安装底面、导轨侧基准面和导轨滚道面。


  2、机床结构采用动柱式结构,配合精密滚柱导轨滑台,规避了常规卧轴矩台磨床磨头悬臂系统误差问题,也规避了常规精密磨床X轴整体Y向移动进刀时工作台行程限制问题。


  3、机床整体床身、立柱、滑台均采用高强度铸铁,经过二次时效处理、CNC精密加工,工作台直线导轨安装面经过精密磨削、配刮,精度稳定。


  4、标配西门子高档数控系统、两个定位轴采用德国海德汉光栅尺组成的全闭环控制系统、各轴滑台采用的重型高刚性敏捷响应的精密滚珠丝杆副、高刚性滚柱导轨副,实现微米级加工精度、砂轮修整量微米级补偿。


  5、工作台采用密集滑块的滚柱导轨副支撑、带螺母冷却功能的滚珠丝杆驱动,极大均化了工作台运动精度误差,实现了工作台高速移动高效加工、金刚滚轮修整砂轮精密定位。


  6、机床配置快速对刀功能,极大提高对刀磨削效率。


  7、机床采用大扬程冷却系统,冷却水经过沉降、多级过滤、恒温制冷,可保持磨削过程中工件尺寸的稳定,加上前述本机床的一次成型特点,只要环境温度不至于剧烈变化到床身变动异常,常规环境下,都能保证批量稳定地生产出高精度的产品。


  8、机床全防护。



项目

加工滑块

加工导轨

备注说明

加工滑块范围

15~65

3~25

可以扩展导轨加工范围

X轴行程

1000mm

1500mm

可订制

Y轴行程

500mm

500mm


Z1轴行程

350mm

350mm


Z2轴行程

100mm

100mm


X轴最大速度

36m/min

36m/min


Y轴最大速度

5m/min

5m/min


Z轴最大速度

0.5m/min

0.5m/min


立磨主电机功率

5.5KW

5.5KW

配置多台时可优化选型

立磨主轴最高转速

40000rpm

40000rpm

配置多台时可优化选型

平磨主电机功率

2.2KW

2.2KW


平磨主轴转速

2800rpm

2800rpm


立磨头主轴跳动

0.002mm

0.002mm


平磨头主轴跳动

0.003mm

0.003mm


金刚滚轮主轴跳动

0.003mm

0.003mm


YZ轴定位精度

±0.004mm

±0.004mm


YZ轴重复定位精度

±0.002mm

±0.002mm


XY轴运动精度

0.01/1000mm

0.01/1000mm


YZ轴标配光栅尺

海德汉

海德汉


标配数控系统

SIEMENS

SIEMENS


标配滚珠丝杆

HIWIN

HWIN


标配滚柱导轨

HTPM

HTPM


标配金刚滚轮修整器

INTIN

INTIN


标配立磨主轴

广州昊志

广州昊志



如需常规替代台湾或德国的CNC滑块磨床,可以定制半闭环经济性型和两轴全闭环型(800工作台)。
